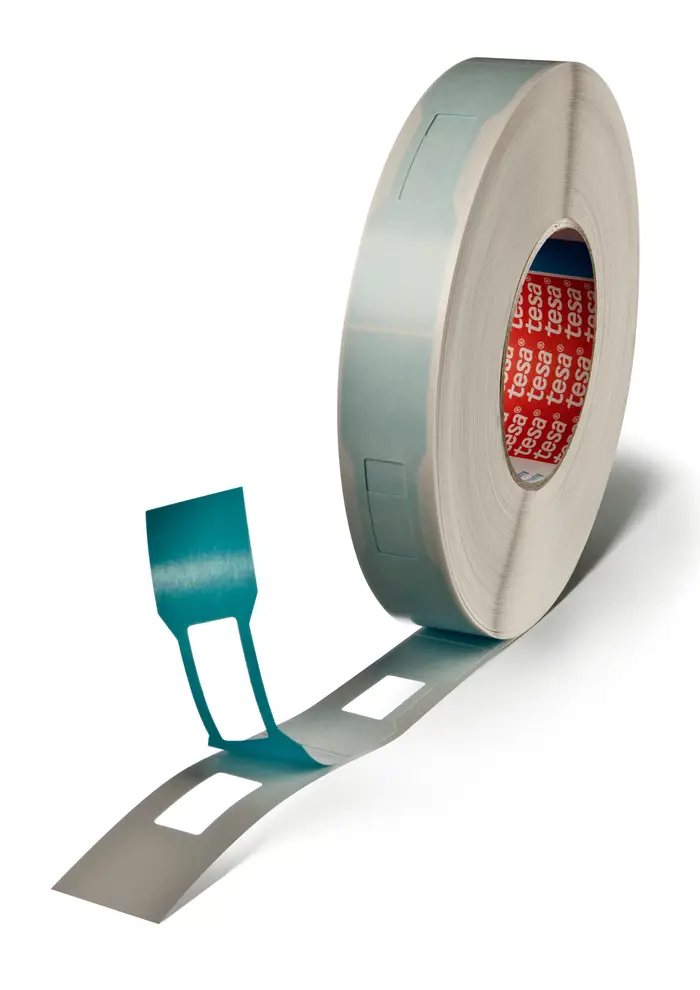

Thermally Conductive Tape, 1200µm

tesa 58326 – Thermally Conductive Tape im Überblick

Der tesa 58326 ist ein wärmeleitendes Pad mit 1200 µm Dicke, gefertigt auf Acrylatbasis. Es handelt sich um ein einseitig haftendes Klebebandpad mit flammhemmenden Eigenschaften, das Wärme effektiv vom Wärmequellenbereich zum Kühlkörper überträgt.

Mit einer Breite von 950 mm und einer Länge von 20 m bietet es eine langlebige Lösung für großflächige Kontakte in der Elektronik- und Antriebstechnik. Die Wärmeleitfüllstoffe unterstützen eine gute Wärmeübertragung, während das Material eine verbesserte elektrische Isolation sicherstellt.

Diese Lösung kombiniert Dicke, Leitfähigkeit und Sicherheit – ideal, wenn eine robuste Wärmebrücke zwischen Bauteilen erforderlich ist.

Geeignete Anwendungen in Elektronik und Antriebstechnik

Wärmeübertragung zwischen Modul und Kühlsystem

Zwischen Antriebsmodule und Kühlsystem sorgt das Pad für eine stabile Wärmebrücke. Die 1200 µm Dicke bietet ausreichenden Kontakt, während die flammhemmenden Eigenschaften die Sicherheit erhöhen. Der Aufbau unterstützt eine zuverlässige Wärmeübertragung unter mechanischer Belastung.

Wärmeübertragung in Leistungselektronik und Platine

Bei Chips, Platinen und Kühlkörpern hilft das Pad, Wärme gleichmäßig zu verteilen und Hotspots zu vermeiden. Die weiße Farbe erleichtert Montage und Sichtprüfung während der Produktion.

Abmessungen und Spezifikationen – Thermally Conductive Tape 58326

• Breite: 950 mm
• Länge: 20 m
• Dicke: 1200 µm
• Farbe: Weiß
• Klebstoff: Acrylat
• Trägermaterial: Ohne
• Haftung auf Stahl: 0,55 N/cm

Kernmerkmale und deren Nutzen

Das Wärmeleitpad kombiniert wärmeleitende Füllstoffe mit einer Acrylatbindung, um eine effektive Wärmeübertragung zu ermöglichen. Die flammhemmenden Eigenschaften erhöhen die Betriebssicherheit in Elektronik- und Antriebssystemen.

• Große Kontaktflächen dank Breite von 950 mm und Länge von 20 m
• Einseitige Haftung erleichtert die Montage an Bauteilen
• Dicke von 1200 µm sorgt für robuste Kontakte

Anwendungstipps für die Wärmeübertragung

1. Oberflächen vor Montage gründlich reinigen und trocken halten
2. Pad ausrichten und direkt auf Wärmequelle oder Kühlkörper positionieren
3. Gleichmäßigen Druck ausüben, Luftblasen vermeiden
4. Bei Bedarf zusätzliche Fixierung einsetzen

Aufbau der Klebebandlösung

Acrylatbasis und Wärmeleitfüllstoffe

Der Klebstoff basiert auf Acrylat und enthält Wärmeleitfüllstoffe, um Wärme optimal zu übertragen, während eine elektrische Isolation erhalten bleibt.

Trägerstruktur und Farbe

Der Träger ist ohne Trägermaterial, was eine direkte Wärmebrücke ermöglicht. Die weiße Farbe erleichtert die Orientierung bei der Montage.

Spezielle Merkmale

• 1200 µm Dicke
• Breite 950 mm, Länge 20 m
• Flammhemmende Eigenschaften
